產品名稱：
一、 產品依據標準
| 《超聲法檢測混凝土缺陷》—CECS 21 : 000 |
| n 《超聲回彈綜合法檢測混凝土強度技術規程》—CECS 02：2005 |
| n 《鐵路工程結構混凝土強度檢測規程》—TB 10426-2004 |
| n 《水運工程混凝土結構實體檢測技術規程》—JTS 239-2015 |
| n 《高強混凝土強度檢測技術規程》—JGJ/T294-2013 |
| n 《回彈法、超聲回彈綜合法檢測泵送混凝土強度技術規程》—DBJ/T01-78-2003 |
| n 《結構混凝土抗壓強度檢測技術規程》—DG/TJ08-2020-2007 |
| n 《超聲回彈綜合法檢測混凝土強度技術規程》—DB37/T 2361-2013 |
| n 《超聲回彈綜合法檢測混凝土強度技術規程》—DBJ53/T-53-2013 |
| n 《公路工程超聲回彈綜合法檢測混凝土強度技術規程》—DB51/T1996-2015 |
| n 《建筑基樁檢測技術規范》—JGJ 106-2014 |
| n 《公路工程基樁動測技術規程》—JTG/T F81-01-2004 |
| n 《鐵路工程基樁檢測技術規程》—TB 10218-2008 |
| n 《建筑地基基礎檢測規范》—DBJ 15-60-2008 |
| n 《深圳市建筑基樁檢測規程》—SJG09-2015 |
| n 《建筑基樁檢測技術規范》—DGJ08-218-2003 |
二. 性能特點
信號波形、聲參量數據實時顯示及分析處理，即時顯示內部缺陷示意圖，測試結果一目了然；
快速、準確的聲時、波幅自動判讀功能，有效保證了測試數據的可靠，**的提高了檢測速度；
在無缺陷混凝土中對測穿透距離可達10米，電火花震源單次激勵穿透距離大于50米；
外觸發端口支持電火花、超磁致伸縮換能器等更多的發射源；
面向用戶設計的操作系統使測試過程規范劃，隨機分析功能滿足現場數據分析的需要，易學易用；
擴展功能：可擴展沖擊回波法測厚功能（可用于單面測量混凝土厚度）；
主機直接為徑向換能器供電，無需外接電源，性能可靠穩定；
分析處理軟件依據現行相關檢測規范設計，**支持windows操作系統，可自動生成檢測報告；
高可靠性工業級專用控制系統、256M存儲器，高清晰、高亮度彩色液晶屏，性能穩定可靠；
標準USB接口、大容量移動存儲器（U盤）；
內置高能鋰電，即時充電“無記憶”，滿足野外長期工作需要；
體積小、重量輕（約2kg），攜帶方便。
三、產品參數：
| 名稱 | 技術指標 | |||
| 產品型號 |
ZBL-U520A （自動測樁系統） | ZBL-U520 | ZBL-U510 | |
| 主控單元 | 工業級專用系統 | |||
| 顯示屏 | 6.4英寸、高亮度、TFT彩色液晶屏 | |||
| 操作方式 | 按鍵+光電旋鈕 | |||
| 存儲方式 | 機內256M+大容量U盤 | |||
| 采集模式 |
單、雙通道自動 連續快速采集 |
單、雙通道手動 逐點采集 |
單通道手動 逐點采集 | |
| 通道數 | 1發射+2接收+1外觸發 | 1發射+1接收 | ||
| 觸發方式 | 信號觸發、外觸發 | 信號觸發 | ||
| 采樣周期（μs） | 0.05 ~ 409.6，14檔可調 | |||
| 聲時精度（μs） | 0.05 | |||
| 聲時范圍（μs） | -204800~409600 | |||
| 動態范圍（dB） | 130 | |||
| 頻帶寬度（kHz） | 10 ~ 250 | |||
| 接收靈敏度（μV） | ≤30 | |||
| 增益精度（dB） | 0.5 | |||
| 發射電壓（V） | 65、125、250、500、1000可調 | |||
| 通訊接口 | 標準USB | |||
| 工作時間 | ＞ 6 | |||
|
供電 方式 | 內置 | 鋰電池 | ||
| 外置 | 220V AC/DC | |||
|
工作 環境 | 溫度（℃） | 0 ~ +40 | ||
| 濕度（RH） | < 90% | |||
| 主機尺寸 | 250 ×185 ×58 | |||
| 主機重量 | 1.8(含內置電池) | |||
| 云上傳 | 支持 | |||
| 航空電池認證 | 無 | |||

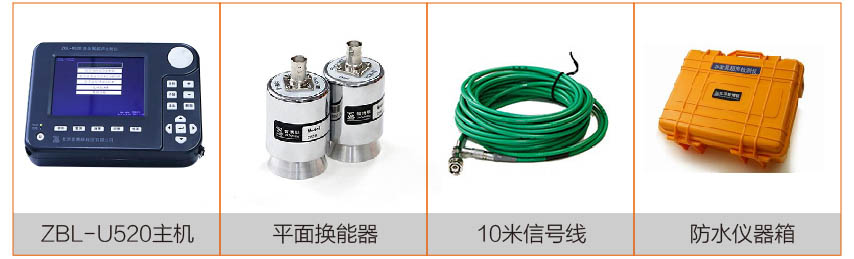

四、產品配置：

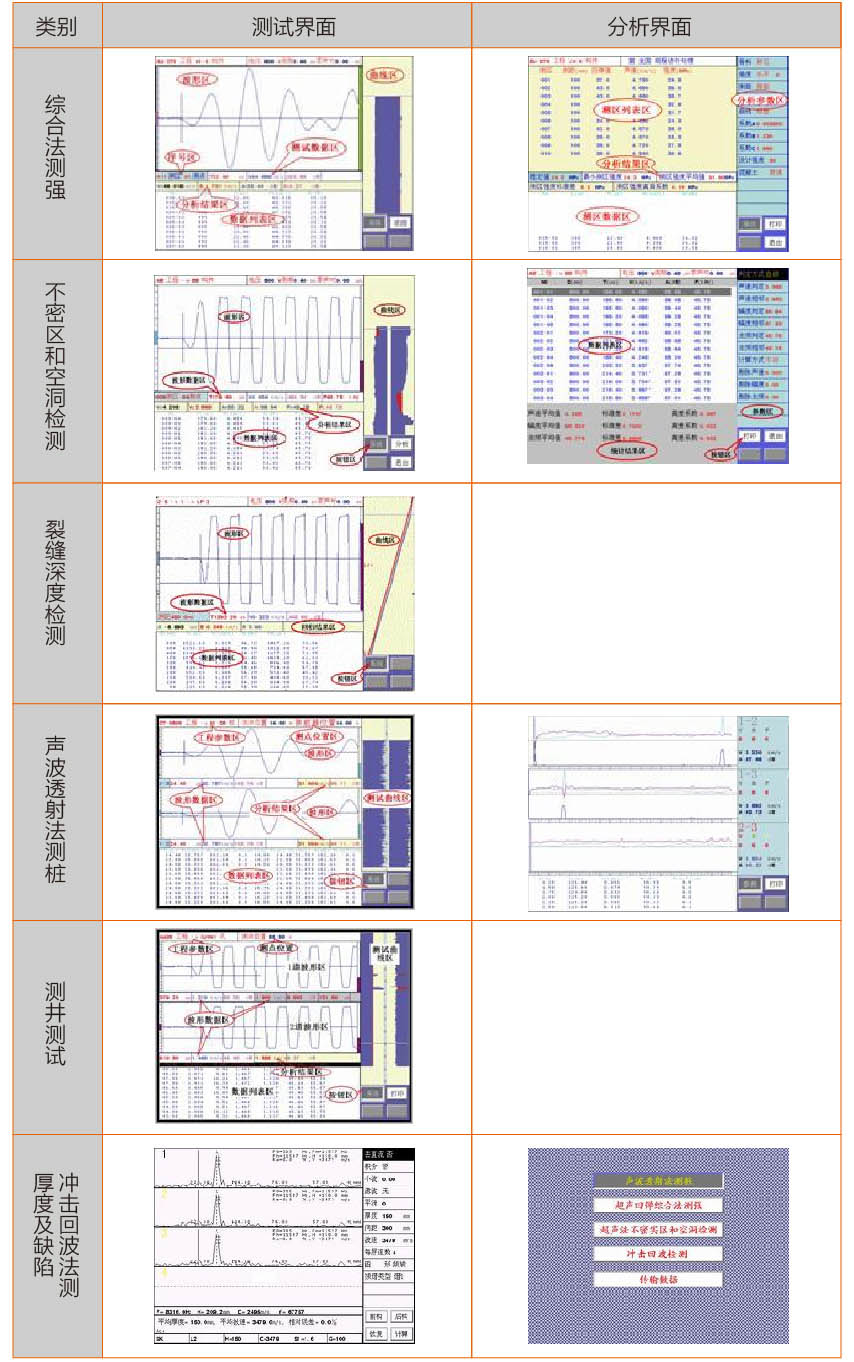

五、操作界面：

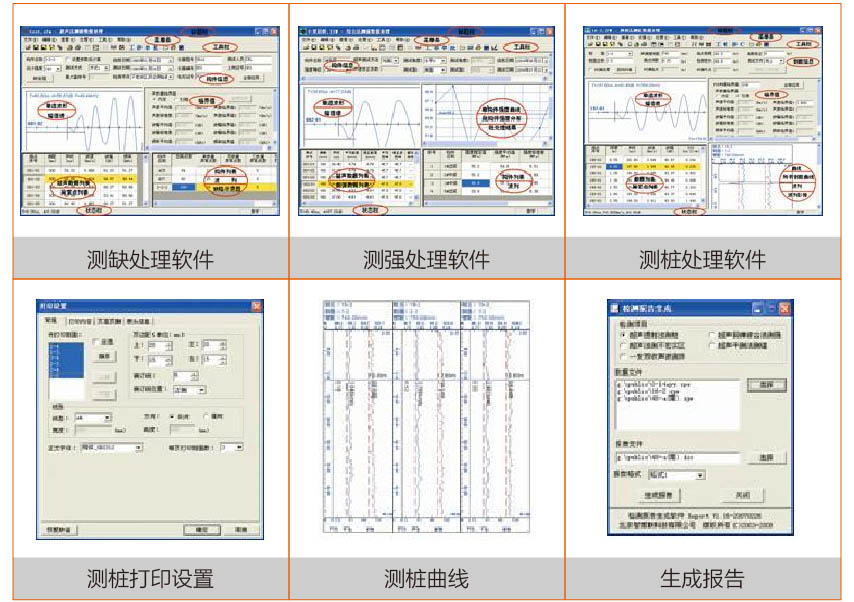

六、分析軟件界面：
七、儀器操作視頻：
