SZ-145砂漿稠度儀

一、概述：

    適用于測定砂漿的流動性（一般流動性又稱為稠度），砂漿的稠度是用**幾何形狀和重量的標準圓錐體以及自身的重量自由地沉入砂漿混合物沉入的厘米數來表示。

二、技術參數：

1、測量范圍：沉入深度： 0—14.5厘米，沉入體積： 0—229.3厘米3
2、 小刻度值（沉入深度）：1毫米
3、錐體幾何參數：圓錐角： 30°、高 度： 145毫米、錐底直徑： 75毫米
4、錐體與刻度尺合重： 300****2克
5、外形尺寸：360×300×920毫米
6、重量： ≈20公斤

三、砂漿稠度儀分兩種：

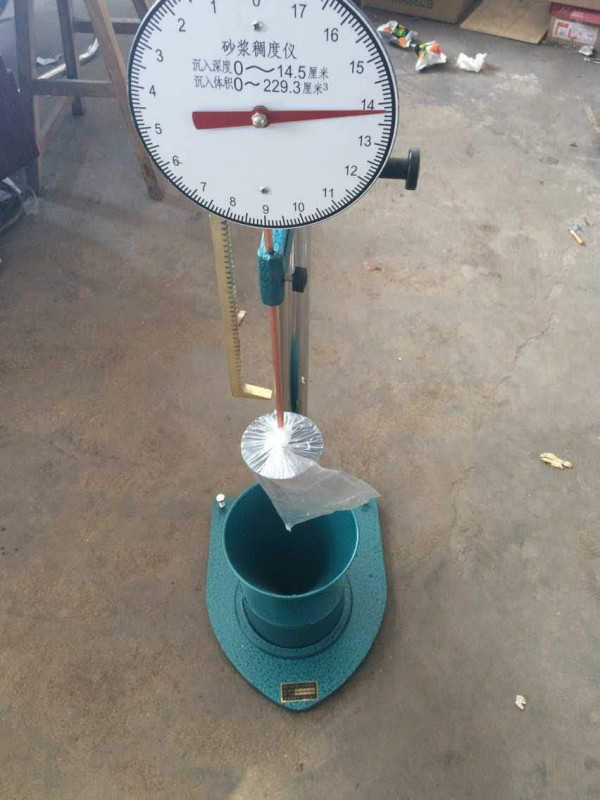

指針型砂漿稠度儀和數顯砂漿稠度儀。

四、結構與使用方法：

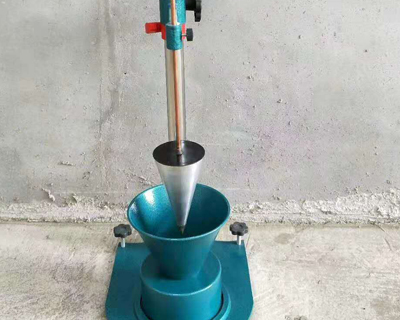

1、儀器結構 ：
儀器主要由底盤、支架、示值系統、標準試錐和盛料容器等組成。底盤1和立柱15滑配連接，并用 絲緊固，表盤升降9和試錐架14分別用螺母17和手柄13固定在立柱15上，松開手柄13旋擰螺母17兩架即可沿立柱上下移動，然后固定在所需要的位置上試錐架14上有螺釘可將錐固定在其上。示值系統安裝在升降架9上，通過齒條滑桿12和齒輪指針10以及表盤11，將標準試錐體的垂直沉入深度變?yōu)橹羔?0運動反映到圓形表盤的刻度值，表盤的 小刻度值（沉入深度）為0.10厘米，即1毫米，螺釘16可用來調整儀器水平。
2、砂漿稠度儀使用方法：
（1）將拌制好的試驗用砂漿放入錐形盛料容器7內。
（2）調整錐架14使標準錐體的**與砂漿混合物表面接觸，并緊固好。
（3）調節銷母3使表針對準零位，移動表盤升降9使齒條滑桿12下端與試錐滑桿4上端輕輕接觸。
（4）松開螺釘5標準錐體以其身重量沉入砂漿混合物中。
（5）待標準錐體不再往砂漿中沉入時擰緊螺釘5轉動銷母3使齒條滑桿12向下滑動至試錐4接觸，此時即可在表盤上讀得所測的沉入深度，以此深度即可查表得到相應的沉入體積。

五、維護與保養：

1、標準試錐存放或使用時，應注意嚴加保護，不得碰傷標準試錐體的錐面和錐體**。
2、試驗完畢后，儀器應洗干凈，并涂上防銹油脂。
3、儀器不用時加罩保存。
