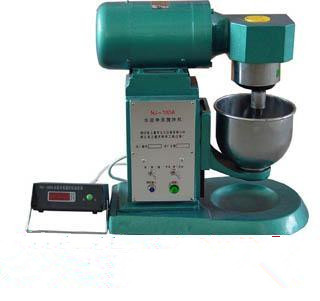

NJ-160型 水泥凈漿攪拌機
一、儀器介紹：
儀器將水泥和水按標準混合，形成統一的測試清潔泥漿，以測量水泥標準的稠度、凝結時間和制作穩定的試塊。它是水泥廠、建筑和施工單位，是相關專業學院和研究機構水泥實驗室必不可少的設備之一。
攪拌機是GB1346-89規定的專用設備之一。它是根據GB3350.8的主要技術參數研制的一種新型雙轉速雙速清漿混合器。按照標準將水泥和水混合，形成均勻的試驗漿體，并確定水泥標準。水泥生產廠、建設單位、相關高校和科研單位實驗室必不可少的設備。
有雙速電機、變速箱、主軸、偏心座、攪拌葉片、攪拌鍋、底座、立柱、支架、外蓋、程序控制器等。
二、工作原則：
雙速電機(1)通過聯軸器(2)將動力傳遞給變速箱(10)中的蝸桿(3)，然后通過蝸桿(6)和一對齒輪(7)和(9)到主軸(8)并減速。主軸帶動偏心座(12)同步轉動，使固定在偏心座(12)上的攪拌葉片(16)轉動。同時，攪拌葉片由圍繞固定內齒輪(11)的攪拌葉片軸(11)上端的行星齒輪(11)旋轉。該雙速電機由時間程序控制器控制，自動完成緩?？焖俎D(zhuǎn)動程序。攪拌盤(17)和滑板(18)通過偏心槽旋轉和鎖定。
三、操作和使用：
扳手手柄(20)使滑片(18)能夠沿柱(21)的導軌上下移動攪拌盤。拆下螺絲(19)并拆下盤。從頂部向下順時針方向旋轉。旋轉方向相反。
首先將三位開關(1K、2K)放置在停止位置，然后在電源連接之前將時間控制器的插頭插入面板的\程控輸入\插座。
電氣操作分為手動操作和自動操作：
自動：切換1K至自動位置，即自動完成慢速攪拌120秒，報警后10秒停止，快速攪拌120秒動作，然后自動停止。當一個自動程序完成時，如果1K開關停止，則1K開關被自動放置，然后執行下一個自動程序。在每個自動程序的末尾，必須停止1K開關，以防止程序控制器在停電后發生故障。
1、自動：開關1K至自動位置，即自動完成慢速攪拌120秒，停止10秒后報警5秒，快速攪拌120秒動作，然后自動停止。當一個自動程序完成時，如果1K開關停止，則1K開關被自動放置，然后執行下一個自動程序。在每個自動程序的末尾，必須停止1K開關，以防止程序控制器在停電后發生故障。
手動：切換1K到手動位置，然后三個開關2K減速，停止，快速，停止位置，然后完成每個動作，手動計時。
注：承插三相電源連接必須保證葉片的旋轉方向與本體上的標準方向一致，或容易損壞攪拌機構。
水泥石攪拌機的電氣操作可分為手動和自動兩種：
四、使用注意事項：
1.攪拌前，先把平底鍋洗干凈，然后用濕布離開。
2)將稱量樣品倒入攪拌鍋中。
3)將攪拌鍋放置在攪拌機的平底鍋座上，并上升到攪拌位置。
4)啟動機器，慢速加水，慢速攪拌120秒，停止攪拌15s，停止攪拌120秒后，切斷電源。
5)操作完成后，應及時清洗攪拌葉和攪拌鍋。
