用途/適用范圍
四輥式破碎機是金聯機械生產廠家自行研制開發產品。四個輥面分為堆焊輥面或者平輥面，按照用戶要求的粒度選擇組合，適用于進料粒度小于90mm、成品粒度要求100目至5毫米的超細碎作業。如礦行業生產石英粉、精鐵粉；陶瓷行業破碎長石粉；熱電廠制造石粉脫硫；水泥廠制造微粉、煤粉；建材廠制造石膏粉；化工行業破碎各種化工原材料等；或者與上述類似的破碎場合。

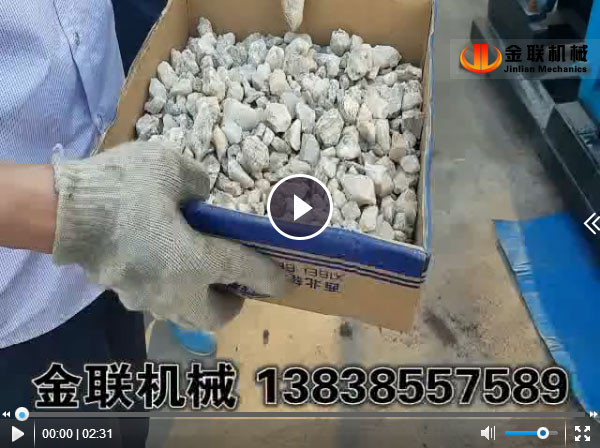

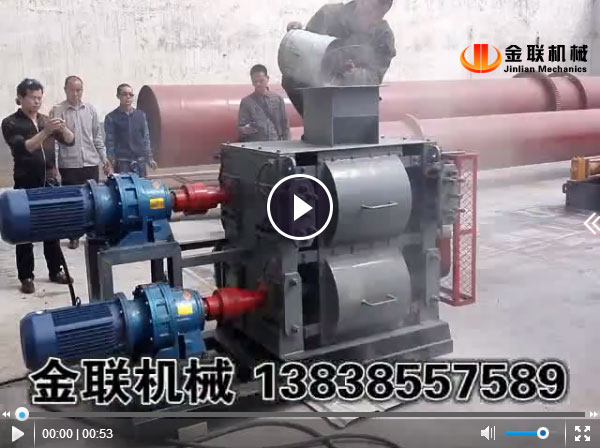

水泥熟料，石英砂，石英石破碎真實效果。上圖為客戶帶原料來廠試機的真實效果。因四輥破碎機的出料可以調節，所以可滿足大部分客戶對物料的要求。要想知道自己的原料用四輥破碎機設備是不是適合，帶原料來廠現場免費試機，或者把您的原料以郵寄的方式寄給我公司，我們會為您試機，同時拍攝視頻發給您看。

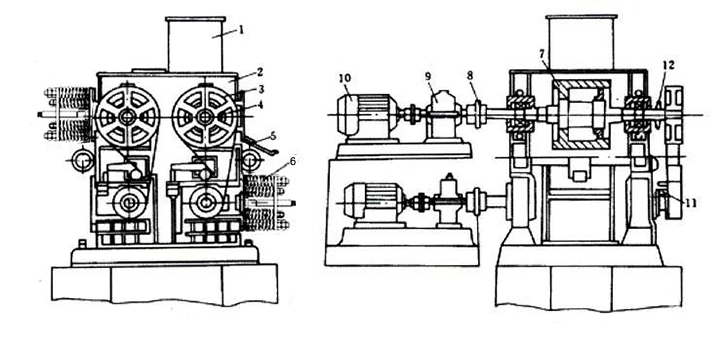

1.給料口；2.機架；3.帶輪；4.軸承；5.切削裝置；6.彈簧；7.輥?zhàn)樱?/div>
8.聯軸器；9.減速器；10.電動機；11.干油潤滑裝置；12.鏈輪
另：新型四輥破碎機還裝有刮板裝置，破碎濕料不會粘輥，提高生產效率。
工作原理

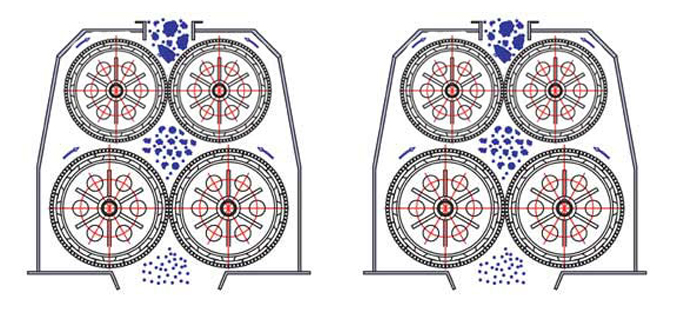

四輥破碎機工作原理圖
四輥破碎機是利用四個高強度耐磨合金碾輥，相對旋轉產生的高擠壓力和剪切力來破碎物料。物料進入上面兩輥V型破碎腔以后，受到上兩輥相對旋轉的擠壓力作用，將物料擠軋和嚙磨后(粗破，然后再進入相對旋轉的中間兩輥,利用中間兩輥的擠壓力進行二次擠軋和嚙磨(細破)后,進入下兩輥，再次利用下兩輥進行第三次擠軋、剪切和嚙磨(超細碎)后(僅適用在四輥三碎機型)破碎成需要的粒度由輸送設備送出。

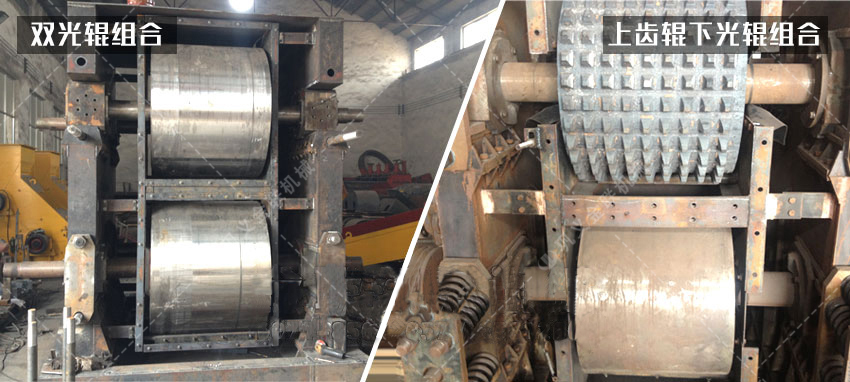

四輥破碎機內部結構圖（實拍半成品實物圖），左圖為4PG1210大型四輥破碎機型號，是由四個光輥組成，它的優勢是可以對物料超細粉作業，適合對成品料要求100目以下的客戶使用。右圖為4PG0605中型四輥破碎機型號，它是由上面的兩個齒輥和下面的兩個光輥組成，它的優勢是破碎比大，進料大，出料細，適合對成品料要求1MM以下的客戶使用。
四輥破碎機屬于可調節的破碎機設備，靈活的運用這一特性，可以很好的滿足大部分客戶的要求。
 |  |  |
|

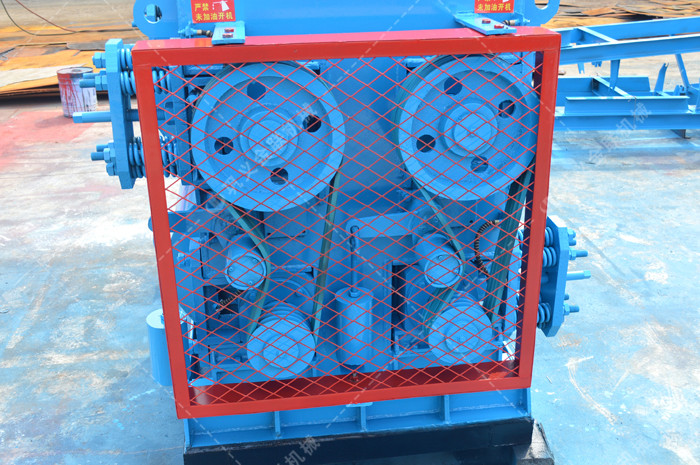

四輥破碎機傳動部分（皮帶傳動） |
四輥破碎機彈簧調節 |

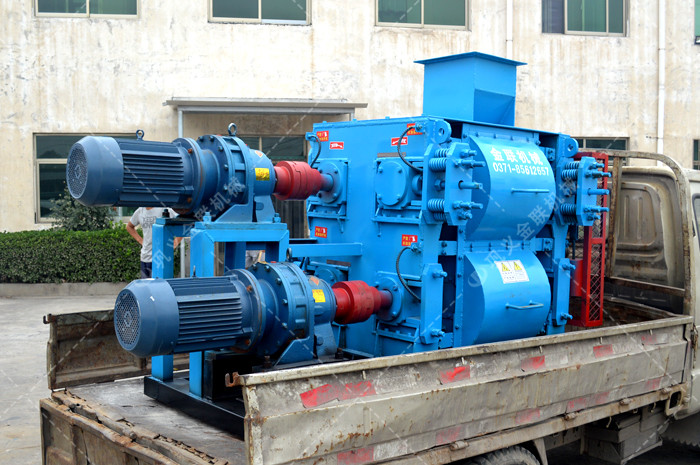

四輥破碎機電機和減速機 |
四輥破碎機適用于抗壓強度小于200Mpa、濕度小于30%的硬、中硬物料的細碎作業.如焦炭、煤、陶瓷原料、石英石、石灰石、長石、水渣、石膏、粘土、食鹽、化工原料等固體物料,本機器具有使用維修費特低、破碎比大、性能可靠、粉塵少、噪音低等特點。
規格型號 |
進料粒度 |
出料粒度
(mm) |
生產能力
(t/h) |
電動機功率
加重型 |
保護方式 |
傳動方式 |
4PG0404PT |
<20 |
0.1-3 |
2-30 |
7.5(11) |
11(15) |
彈簧 |
聯軸器
或
三角帶 |
4PG0605PT |
<40 |
0.1-3 |
5-60 |
22(30) |
30(37) |
4PG0806PT |
<40 |
0.1-3 |
8-90 |
30(37) |
37(45) |
4PG0809PT(Y) |
<60 |
0.1-3 |
12-120 |
37(45) |
45(55) |
彈簧
或
液壓 |
4PG0812PT(Y) |
<60 |
0.1-3 |
20-180 |
45(55) |
55(75) |
4PG1012PT(Y) |
<80 |
0.1-3 |
30-220 |
55(75) |
75(90) |
4PG1212PT(Y) |
<90 |
0.1-3 |
45-320 |
75(90) |
90(110) |
4PG1216PT(Y) |
<90 |
0.1-3 |
55-400 |
90(110) |
110(132) |
4PG1218PT(Y) |
<90 |
0.1-3 |
70-500 |
110(132) |
132(160) |
注：設備在不斷更新升級中，型號參數如有變動，以電話、網絡聯系為準。
發貨清單： |
設備主機（包括所有訂購的配套設備）、操作使用說明書、服務保修卡、出廠檢驗合格證等 |
安裝維護： |
如需安裝，供方派技工現場指導安裝，并培訓需方技術操作人員的后期維護工作知識。 |
注意事項： |
嚴禁未加油開機 |
售后服務保障： |
整機保修一年。電機減速機保修三年，三年內出現的質量問題，免費調換新機。 |
四輥破碎機廠家地址： |
河南省鞏義市南環路加油站往西200米 |
四輥破碎機價格報價： |
大小型號價格不同，了解報價請咨詢：13838557589 |
