【產品名稱】

BH-98型智能數顯滑動式測斜儀



一、 開機操作

1、在電池有電的情況下正確的連接探桿，插入SD卡


2、打開電源開關等待啟動和設備初始化完成。初始化完成之后進入歡迎界面如圖2。點擊歡迎界面屏幕的任意位置在聽到“嘀”的一聲提示音之后系統進入測斜儀菜單主界面如圖3。以上操作完成開機。

二、 測量操作

1、 開機啟動完成后點擊測斜儀菜單主界面（圖3）中的“測量”圖標，進入圖4的測量界面。將探桿下放到屏幕指示的孔號的孔中，下放深度應和屏幕顯示的深度一致。

2、 點擊“開始測量”按鈕，屏幕開始顯示探桿實時偏移和角度以及電壓如圖5。

3、 等待數據穩定（即數據不再定向大范圍波動，穩定在一個數值或者以一個數值為**上下小范圍（跳動不超過0.03mm偏移量）跳動為止），數據穩定后點擊“保存”按鈕，系統彈出數據確認窗口如圖6再次確認數據無誤以后點擊“確定”按鈕保存數據。

4、 將探桿提升到屏幕提示深度重復測量操作的第3步，直到正測數據保存完成（屏幕中紅框內“正測”字樣變成“反測”），系統自動進入反測界面如圖7。此時將探桿翻轉180°，下放到屏幕提示的深度。

5、 重復測量操作第3步，直到屏幕彈出測量完成的對話框如圖8。點擊“返回”按鈕結束當前孔號測孔的測量。

6、 點擊屏幕右下角的“退出”按鈕，退出測量返回到測斜儀菜單主界面中。
注意：如需更改測量的孔號和孔深，請參照“深度設定”操作進行相應的調整，此處不做贅述。

三、深度設定操作

1、在主菜單界面中點擊“深度設定”菜單圖標進入深度設定界面如圖9，點擊屏幕中的“測孔型號”對應的數字彈出小鍵盤如圖10，在小鍵盤中鍵入要測量的孔號點擊“ok”按鈕完成孔號設定
2、在“深度設定”界面內點擊“測孔深度”對應的數字彈出小鍵盤，鍵入要測量的孔的深度，點擊“ok”按鈕完成測孔深度設定。

四、 時間設置操作

1、 點擊測斜儀菜單主界面中的“時間設置”圖標進入時間設置界面如圖11，點擊“當前時間”對應的數字，彈出小鍵盤如圖12，在小鍵盤中依次輸入當前時間點擊“ok”完成時間設定。
2、 系統時間的作用：每回測量保存在SD卡的數據文件名稱是以當前時間命名的，所以當前系統時鐘直接影響數據文件的名稱。

五、參數設定操作

嚴重聲明：設備出廠時已經過專業人員校準用戶無需自行校對數據，此操作只針對測斜儀生產企業（即北航土木工程儀器廠）指定的技術人員開放使用，如果用戶自行更改校準數據造成測量數據失真，企業概不負責。如果出現誤操作造成測量數據失真請聯系相關技術人員協助校準，或者將設備交付企業進行再校準。
1、點擊測斜儀菜單主界面的“參數設定”圖標進入?yún)?shù)設定界面如圖13點擊“校準”按鈕彈出校準對話框，此時顯示的是實時的正測零點電壓如圖14，將探桿放入標準零點孔中（即垂直地心的孔），等待數據穩定，點擊“確定”按鈕，自動彈出反測零點電壓的界面如圖15。
2、將探桿抽出旋轉180°，再次插入標準零點孔中，等待數據穩定，點擊“確定”按鈕，自動彈出經cpu自動計算后得出的校準零點電壓如圖16，確認無誤后點擊“確認”按鈕完成校準
3、點擊“探頭輪距”對應的數字自動彈出小鍵盤這里用戶可以鍵入探桿的長度，此數值必須是0.5米或者1米而且還要為真是的探桿長度。點擊“ok”完成探桿輪距的設定。
4、點擊右下角的返回圖標退出參數設定界面。


六、固件升級操作

嚴重聲明：此操作只允許設備生產商指定的專業技術人員進行操作??！
1、 點擊測斜儀菜單主界面的固件升級圖標進入固件升級界面如圖17，將加載有升級文件的SD卡插入設備中，點擊“升級”按鈕，彈出確認對話框如圖18點擊“確認”按鈕等待系統自動升級，升級過程中切記千萬不可斷電，升級完成之后系統將自動重啟。


七、查看系統信息操作

1、點擊測斜儀菜單主界面的“系統信息”圖標如圖19，查看系統信息。

八、查看SD卡信息

1、點擊測斜儀菜單主界面中的“SD卡”圖標進入SD卡信息界面如圖20，查看SD卡信息

九、查看內部存儲操作

1、點擊測斜儀菜單主界面的“內部存儲”圖標進入內部存儲界面如圖21，查看內部存儲信息

附；（備件清單）
（1）專用鋰電池 1塊
（2） 專用鋰電池充電器         1條
（3）SD卡   卡托各            1個
（4）數據處理軟件       1套
（5）使用說明書                 1本
（6）測斜探桿                   1根
（7）電纜（探頭）標配           30米（1套）

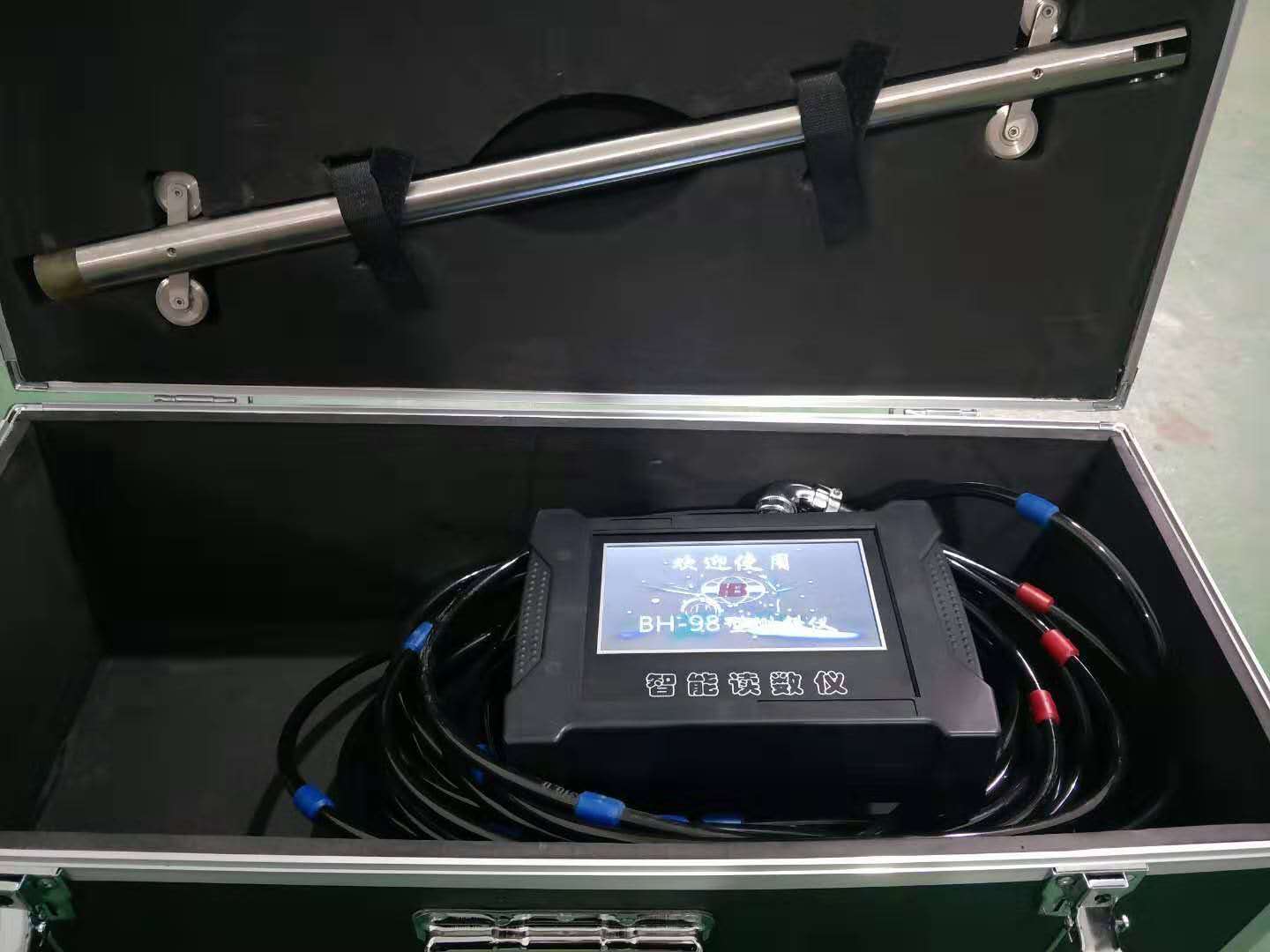

（8）智能觸摸屏讀數儀           1臺

?。恢悄軠y斜儀保修期為一年，（如；人為操作不當導致儀器損壞廠家概不負責）廠家承諾在保修期間儀器本身出現問題廠家一律換新。
