一、產品名稱：

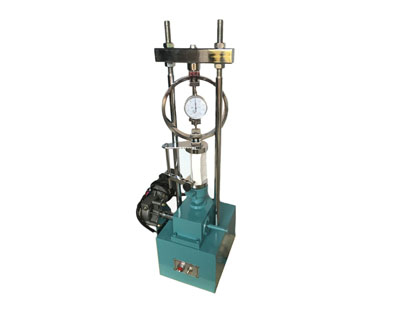

YYW-2型應變控制式石灰土無側限壓力儀
二、產品簡介：
用于測定飽和度較大的軟粘土在側向不受限制的條件下所受到的軸向壓力直至試樣破損時所受到的力值，求得土的無側限抗壓強度。
本儀器符合"公路巖土試驗規范"(JTGE40—2007)測定高飽和度軟粘土的要求。為了獲得土的無側限抗壓強度，在**制側壓力條件下，將軸向壓力作用于試件損傷時的強度。同時，還采用了非側向抗壓強度試驗來確定土的敏感性。敏感性是原狀土與保持含水量的重塑土的非側向抗壓強度之比。)
三、結構組成：
儀器底座、重量架、軸承板、測量環總成、搖桿、百分位數、框架等部件。
1.基座：儀器的底座，由柱、梁和其他部分組成。
2.裝載裝置：試驗過程中的裝載裝置。
3.軸承板：上軸承板置于下軸承板之上。
4.測量環：容量為500公斤，用于測量試樣的壓力，即抗壓強度。
搖動手柄：儀器采用手柄壓力的形式，試件置于軸承板上，搖桿柄直接或負旋轉，使軸承板升降。
6.百分位表：安裝在測量環的中間，儀表的觸點與測量環內圓的下圓相接觸。
7.裝載：手冊
8.費率：每次上升0.06毫米
四、技術參數：
1、**測力：0.6KN
2、土樣尺寸：Φ39.1mm X 80mm
3、速率：2.4mm/min
