操作程序：

　　● 擰下注水嘴螺母，打開6個試驗?zāi)?-6的截止門，用漏斗向儲水箱注水

　　● 向試模底盤注水，關閉6個試模1-6的截止閥，打開水閥0

　　的截止閥● 將帶有試件的試模牢牢固定在儀器上

　　● 打開電源開關，號碼為“00.000”

　　● 設置測試壓力值。按功能鍵“C”分別輸入“1”和“2”，顯示屏顯示“Po 120”，按“a”鍵確認，按“B”鍵**并重新輸入

　　● 設置自動增壓時間。按功能鍵“d”，按數字鍵“8”顯示“E0 800”，按“a”鍵確認，按“B”鍵**并重新輸入

　　● 按下啟動開關

　　● 按下功能鍵“e”，進入儀器工作狀態，開始加壓，直到回流噴嘴處的水流入管路，然后打開切斷閥1-6，關閉0號水閥的切斷閥。顯示器上顯示的前兩位數字是設定壓力值，后兩位數字顯示測量的壓力值

　　● 在試驗過程中，水壓從0.2MPa開始，然后每8小時增加0.1MPa，并隨時注意六個試件的上端

　　● 當壓力水從六個試件中三個的端面滲出時，記錄此時的水壓作為試驗壓力值，按下功能鍵“F”停止機器

　　● 在測試過程中，如果需要知道自動升壓后的測試設定時間，按“d”鍵并按“C”鍵返回

　　● 如果在試驗過程中出現需要停機的異常情況，按功能鍵“F”

　　● 定期檢查桶內的水，隨時加水

　　● 試驗結束后，關閉電源開關，通過排水嘴排出儲水箱中的水

維護和維修：

　　向齒輪箱中注入**量的油，使齒輪浸入油中1.5cm。正常使用情況下，每年更換一次。水泵的活塞和兩個導柱每天工作前都要用機油潤滑，以延長水泵的使用壽命。每次試驗后，壓力容器、管道和閥門中的水應通過排污閥排出。擦拭試模及試模座，涂防銹脂保護。關機時蓋上防塵罩

　　使用方法：

　　● 擰下壓力容器上的注水嘴螺栓，同時打開工作臺上的7個閥門，向壓力容器內注入清水，觀察0號調節閥排水管出水口暢通，然后關閉0號調節閥，直至充滿并溢出，然后安裝并擰緊螺栓

　　● 向進水箱中注入干凈的水

　　● 拆下水泵上兩個不同的立柱螺母，拔出上擋板和水泵柱塞，向泵內注入清水，然后按原方向安裝，即可正常啟動和工作

　　● 將電接點壓力表調整至1.5 MPa

　　● 接通電源，啟動電源開關，使水泵正常運行(無沖擊)。觀察6個試模座出水是否正常，直至無氣泡為止

　　● 逐個關閉控制閥，觀察壓力表壓力是否上升，排除所有泄漏故障，使壓力穩定在規定范圍內

　　● 按照標準試驗方法，將試驗?zāi)＞咧鹨话惭b到位，***初不要擰緊。打開各試?？刂崎y，觀察各試模座漏水情況，擰緊螺母，調整電接點壓力表，按要求測試壓力，使其能正常工作

簡介：

　　本產品是指砂漿在壓力下能防水或其它液體介質的滲透性。?？捎糜跍y(cè)定防水砂的抗?jié)B性，進行摻防水劑砂漿與基準砂漿的對比試驗，以及其他防水材料的滲透性試驗。我公司生產的Ss-1.5型砂漿滲透儀適用于各級工程質量監督檢驗部門、建設單位實驗室、科研單位、大專院校對砂漿抗?jié)B性的測試、研究和教學。砂漿的性能與混凝土基本相同。對于一些特殊用途的砂漿，如防水砂漿，也提出了對砂漿性能的要求，即砂漿具有抗壓透水的性能。砂漿滲透儀可用于測量砂漿的抗?jié)B性。與其他形式的測試模具和夾具一起，也可用于提高其他防水材料(如油氈)的透水性

　　參數：

　　● 允許高壓：1.5MPa(147*10*10*10Pa)

　　● 柱塞直徑：10mm

　　● 柱塞行程：10mm

　　● 柱塞往復頻率：154次/分鐘● 流量：0.11升/分鐘● 上開口直徑：70mm

　　● 下開口直徑：80mm

　　● 高度：30mm

　　● 一次試驗的件數：6

　　● 工作方式：自動恒壓和手動恒壓

　　● 電機型號：ao2-56241mb14

　　● 功率：90W

　　● 轉速：1300轉/分● 外形尺寸：550*500*810mm

　　● 總重量：約75kg

　結構原理：

　　ss-1.5根據液壓原理設計。電機驅動水泵加壓，通過管道與壓力容器、控制閥、試模座等連接。壓力由水泵輸出并進入壓力容器。然后將其運輸至每個試樣系統進行加載試驗。管道配有電接點壓力表和電氣控制系統。通過調整電接點壓力表中的電接點，可以在規定的0.1-1.5mpa

　　的范圍內進行定壓試驗，具有電動和手動加壓功能。當電源故障或電控系統故障時，可采用手動加壓[在大滑輪上安裝備用手柄]，以保持試件滲透試驗的連續性

　　它由機架式模具試驗、水泵、壓力容器、控制閥、壓力表、，電氣控制和其他裝置。各部件的結構和功能描述如下：● 壓力容器

　　壓力容器是大型容器，具有儲水儲能和減小壓力水脈動的功能。試驗前，使用漏斗通過工作臺上的注水嘴向容器中注水。試驗后，通過排污閥

　　排放壓力容器中的水● 控制閥

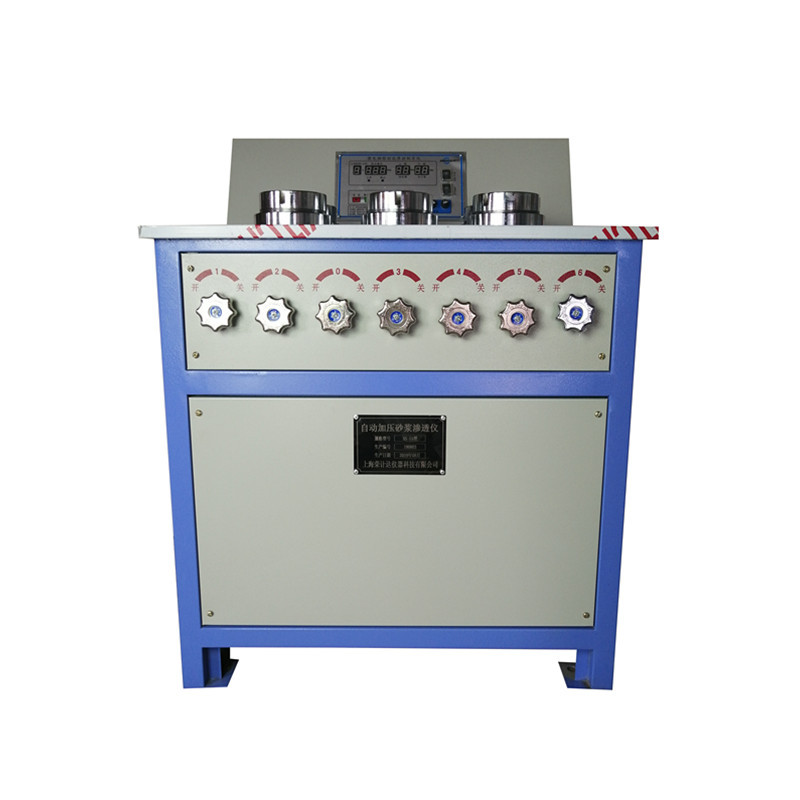

　　共有七個控制閥，位于工作臺前部上方，編號為1.2.3.4.5.6.0。其中，1-6號閥控制前端對應的每個試模，用于開啟或停止。設置0號閥控制壓力容器的卸壓或增壓。(圖一)

　　● 機架模具試驗

　　機架采用優質型鋼焊接而成，臺面采用優質冷軋鋼板制作，平整光滑。試驗?zāi)＜芄潭ㄔ诠ぷ髋_(tái)上。在底座的邊緣切割一個凹槽，并在凹槽中鉆孔。試模滲出的水通過孔流回水箱，使工作臺保持干燥、清潔、耐用。試驗?zāi)Ｓ眯略滦问止潭ㄔ谠囼?yàn)?zāi)Ｗ希虚g用O形橡膠圈

　　密封● 水泵部分

　　水泵由90瓦電機供電。兩極變速由皮帶輪和齒輪進行，偏心輪轉動帶動連桿和導柱，從而帶動水泵柱塞作往復運動。由于水泵的流量非常小，因此供給試驗體的水壓可視為靜態

　　● 電氣控制

　　三相異步電動機是驅動水泵的動力源。通過電接點壓力表上下限觸點的交替連接和斷開，自動控制電機的啟動和停止，使水壓有時處于升壓狀態，有時處于穩壓狀態

　　1。準備階段

　　(1)在連接到同一電源之前，使用鍵使電接點壓力表中的兩個極限壓力桿波動，并將其轉換到所需的壓力值

　　(2)連接機器的三相電源，電源指示燈亮起。此時面板上的按鈕開關置于off位置，電接點壓力表的下限接點和動接點閉合，繼電器線圈通電自鎖，水壓為零。2.控制階段

　　(1)準備階段結束后，首先揮動1sa開關，將其置于升壓位置。1m通電，開始驅動水泵工作。水壓開始升高，壓力升高指示燈亮起。此時，電接點壓力表指針隨水壓上升順時針旋轉，指示實際壓力值。由于彈簧

　　的作用，下限觸點(PPF)保持閉合狀態。(2)當水壓繼續升高且指針轉向下限壓力值時，與指針一起旋轉的下限觸點被下限壓力桿阻塞，并與移動觸點分離。
