產品名稱：

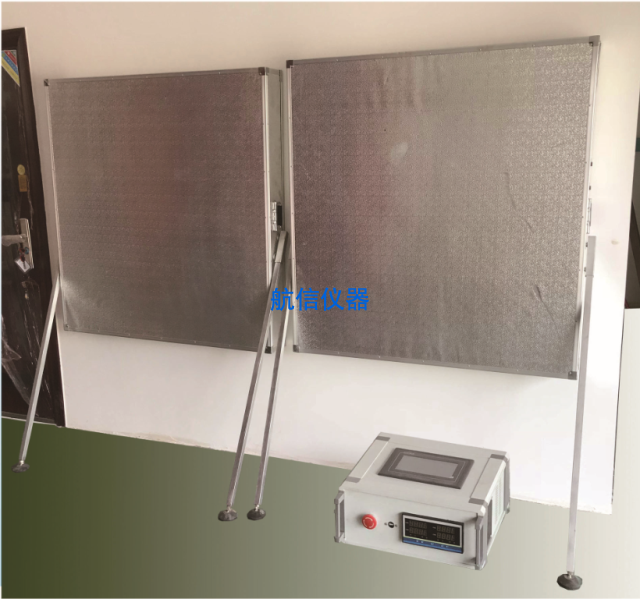

CRY-2型現場墻體傳熱系數檢測儀
適用范圍
★采用熱流計法結合熱箱法對圍護結構傳熱系數進行檢測。
產品主要技術參數：
熱流傳感器測量點數：3點
溫度測量范圍：室溫~100℃
分辨率：0.05℃
控溫精度：****0.3℃
控制儀器的工作溫度：0℃~50℃
功率：500W
功能特點
★采用建筑用熱流計和溫度傳感器多通路巡檢技術;
★采用熱流計法和熱箱法進行檢測；
★采用嵌入式PC實現全過程控制
★采用熱流計法和熱箱法進行檢測；
★采用嵌入式PC實現全過程控制
用途：
場墻傳熱系數檢測儀本設備采用熱流計法檢測建筑圍護結構的傳熱系數，將熱流計片粘貼在室內試件表面，另一側為室外自熱狀態。經過多次實驗，對采集到的數據進行分析計算，得到被測對象的傳熱系數值。
產品應用標準：
系統值。該設備采用熱流計法現場檢測建筑圍護結構的傳熱系數，將熱流計片粘貼在室內試件表面，另一側為室外自熱狀態。經過多次實驗，對采集到的數據進行分析計算，得到被測對象的傳熱系數值。該設備采用熱流計法現場檢測建筑圍護結構的傳熱系數，將熱流計片粘貼在室內試件表面，另一側為室外自熱狀態。經過多次實驗，對采集到的數據進行分析計算，得到被測對象的傳熱系數值。該設備采用熱流計法現場檢測建筑圍護結構的傳熱系數，將熱流計片粘貼在室內試件表面，另一側為室外自熱狀態。經過多次實驗，對采集到的數據進行分析計算，得到被測對象的傳熱系數值。
操作方法：
1)選擇試驗地點
1選擇有代表性的建筑(或單位房間)。如果圍護結構是同一材料，除了測量外墻的傳熱系數外，還必須選擇測量頂樓屋頂?shù)膫鳠嵯禂?shù)，以便同時測量外墻和屋頂?shù)膫鳠嵯禂?shù)。
試驗地點應位于東北或西北的房間，試驗場地不應受到陽光的直接照射。
(2)應根據檢測目的確定測量點的位置。
測量主體傳熱系數時，測點位置不應靠近熱橋(柱、窗框、梁等)、裂縫和空氣穿透，也不應設置在加熱器、制冷設備或風扇附近。
(3)熱流量計和熱電偶必須進行校準，測量誤差在規定的范圍內。
熱電偶應貼在信封的內表面，并與表面密切接觸；熱電偶應貼在信封的內外表面，內表面熱電偶應靠近溫度計，兩面熱電偶應相應地布置；同時，至少應設置兩個室內和室外空氣溫度點，室內和外空間氣體點探頭應配備輻射防護罩。
在所有準備工作完成后，溫度和熱流巡回檢測器可以打開，以檢查每個點是否正常。
(4)每半小時自動記錄一次數據，測量時間與房間的供暖狀況有關。在沒有惡劣氣候的情況下，預先加熱房間的測試可在4或5天內完成。
不加熱的房間必須采取輔助加熱措施來加熱，只有在房間的溫度達到設定的溫度和圍護結構達到準穩定的熱狀態后，才能收集數據。一般來說，不應使用房間加熱數據的前三天。
5.數據處理
在野外檢測過程中，要隨時觀察數據的穩定性，當數據接近或達到穩定狀態時，每天收集的數據可以單獨計算，連續三天的計算結果接近或基本不變時，可以完成測試。
公式：R-試樣本身的熱阻；m2.K/W
-試樣的冷熱表面溫差；℃
GB/T1597-1989 C-熱流計校準系數W/m2 mV
GB/T1487-1998熱流計讀數電勢儀mv
K≥1/(R+Ri+Re)
公式：K-傳熱系數；W/m2·K
R試樣本身的熱阻.m2.K/W
GB/T1487-1988 Ri試樣內表面?zhèn)鳠嶙枇?.11m2·K/W
GB/T1477-1988 Re；0.04m2·K/W外表面?zhèn)鳠嶙枇?/span>
(6)偵查過程中應注意的問題
(1)應盡可能保持檢測裝置的相對穩定溫度；
(2)盡可能保持室內和室外的平均溫差；
(3)保持?jǐn)?shù)據采集的連續性；
(4)盡量選擇面積較大的外墻部分進行探測；
(5)測點離熱橋越遠越好；
(6)盡量避免陽光直射對室外測溫點的影響。
(2)在壁上貼上三塊熱流計。粘貼熱流計的材料為：膠粘劑(如黃油、石膏、瓦西林、水泥、乳膠等有機無機膠粘劑)和雙面膠粘劑。
三個熱流表的位置在試驗區域內均勻分布。然后在每一片熱流表的上下部分安裝熱電偶，該熱電偶需要貼在測試塊光滑光滑的部分，以便在不影響傳熱的情況下更好地接觸測試塊的表面。
然后將六個熱電偶貼在房間外測試區域內熱箱表面的相應位置上。
3)把熱箱扣起來，用膠帶封住它。
4)將傳感器插入控制器的相應插座中。
5)將通信插頭的一端插入控制器，將USB頭的另一端插入計算機。
6)將電源線插入插座(AC220V)
7)打開計算機，打開智能壁面?zhèn)鳠嵯禂?shù)場檢測裝置軟件。
8)設定目標溫度(內外溫差應在20℃以上)
9)創建一個新數字，選擇該數字
10)點擊開始測量，控制器每30分鐘保存一次數據，軟件自動計算熱阻和導熱系數。
11)測試后，輸入和打印可以打開和打印，需要打印的記錄可以選擇打印。
12)機器可獨立于計算機運行，測試后可通過計算機讀取控制器中的數據。
控制器中的數據也可以根據清潔數據被**，并且在每次測試進行之前，數據應該被清空。
